OP-W***N



特徴


用途

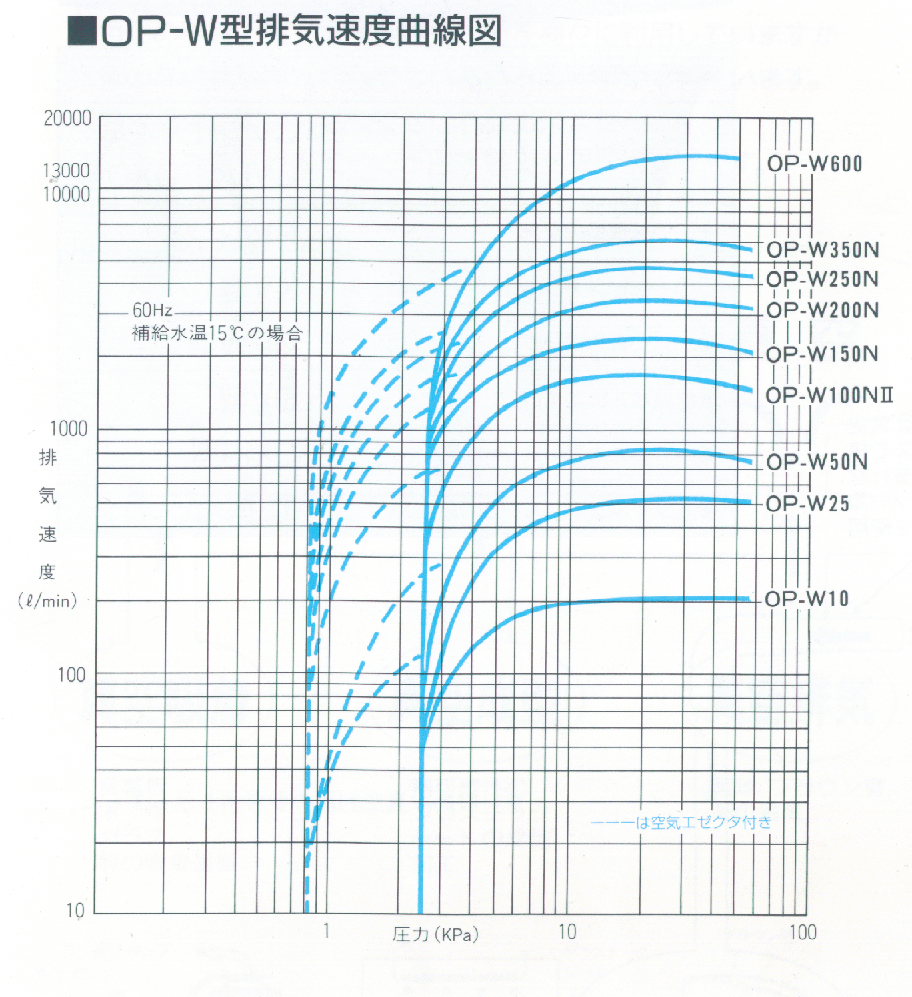

性能曲線

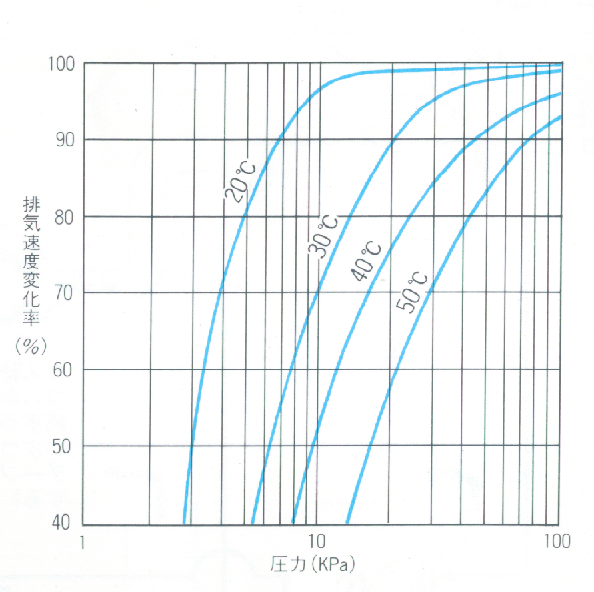

水温による排気速度の変化率

水封式真空ポンプは封水の温度によって性能が下記のように変化します


仕様



単位

OP-W10

OP-W25

OP-W50N

OP-W100N2

OP-W100N2-50

OP-W150N

OP-W150N-50

OP-W200N

OP-W250N

OP-W350N

OP-W600

モーター(50Hz)

kW

2P,0.75

2P,1.5

2P,2.2

4P,3.7

4P,3.7

4P,5.5

4P,5.5

4P,7.5

4P、11

4P、15

6P,30

モーター(60Hz)

kW

2P,0.75

2P,1.5

2P,2.2

4P,3.7

×

4P,5.5

×

4P,7.5

4P,11

4P、15

6P,30

排気速度(50Hz)

L/m

150

410

700

(1245)

1500

(2000)

2400

2600

3400

4900

10800

排気速度(60Hz)

L/m

180

500

850

1500

×

2400

×

3300

4200

6000

13000

到達圧力

kPa

2.3

2.3

2.3

2.3

2.3

2.3

2.3

2.3

2.3

2.3

2.3

回転数(50Hz)

r/m

2900

2900

2900

1450

1450

1450

1450

1450

1450

1450

970

回転数(60Hz)

r/m

3500

3500

3500

1750

×

1750

×

1750

1750

1750

1170

補給水量

L/m

4〜5

4〜6

6〜8

8〜12

8〜12

8〜12

8〜12

15〜20

18〜30

20〜35

70〜80

吸気口径

ソケットフランジ(Rc)

20A

25A

25A

50A

50A

50A

50A

50A

50A

50A

80A

排気口径

メネジ(Rp)

20A

25A

25A

50A

50A

50A

50A

50A

80A

80A

150A

給水口径

メネジ(Rp)

10A

10A

10A

15A

15A

20A

20A

20A

25A

25A

40A

オーバーフロー

ソケット(Rp)

25A

25A

25A

32A

32A

32A

32A

32A

50A

50A

80A

重量(モーター含)(50Hz)

kg

40

75

80

218

220

280

289

310

407

437

960

重量(モーター含)(60Hz)

kg

40

75

80

218

×

280

×

310

437

454

1030

        *排気速度は20kPa、封水温度15の値
